Jak zamontować kolimator do strzelby, bocka dubeltówki z szyną wentylowaną?

Czy można zamontować kolimator na strzelbie z szyną wentylowaną?

Tak. Strzelba, bock lub dubeltówka wyposażona w klasyczną szynę wentylowaną RIB może zostać przystosowana do montażu kolimatora bez konieczności wiercenia ani wykonywania trwałych modyfikacji broni.

Najczęściej stosuje się trzy rozwiązania:

• dedykowany niski montaż pod konkretny footprint kolimatora, np. RMR lub Docter/Noblex,
• szynę Picatinny montowaną na szynie wentylowanej RIB,
• uniwersalny adapter umożliwiający korzystanie zarówno z kolimatora RMR, jak i urządzeń z mocowaniem Picatinny / RIS 20 mm.

Pierwsza opcja sprawdzi się przede wszystkim wtedy, gdy znamy standard mocowania kolimatora i zależy nam na możliwie niskim oraz kompaktowym zestawie. Szyna Picatinny zapewnia większą uniwersalność, natomiast adapter łączący RMR i Picatinny pozwala korzystać z obu systemów przy użyciu jednej podstawy.

Przed wyborem konkretnego rozwiązania należy sprawdzić przede wszystkim szerokość szyny wentylowanej RIB oraz standard mocowania kolimatora.



Co to jest szyna RIB?

RIB to określenie stosowane w odniesieniu do wentylowanej szyny znajdującej się nad lufą wielu strzelb śrutowych. Jest charakterystyczna między innymi dla bocków, dubeltówek oraz części strzelb samopowtarzalnych i powtarzalnych.

Jej podstawowym zadaniem jest wspomaganie celowania, ale odpowiednio dobrany adapter pozwala wykorzystać ją również jako bazę do montażu kolimatora.

Trzeba jednak pamiętać, że szyny wentylowane nie mają jednego uniwersalnego wymiaru. W zależności od producenta i modelu broni różnić może się ich szerokość oraz geometria. Z tego powodu przed zakupem montażu należy zmierzyć szynę RIB i porównać jej wymiary ze specyfikacją adaptera.

Jak dobrać montaż kolimatora do strzelby lub bocka?

Najważniejsze są dwa parametry.

Pierwszym jest szerokość szyny wentylowanej RIB. Niektóre montaże przeznaczone są do szyn o szerokości około 6–10 mm, inne do RIB 8–10 mm, natomiast wybrane szyny Picatinny obsługują szyny wentylowane o szerokości maksymalnie 7,9 mm.

Drugim parametrem jest standard montażowy kolimatora, czyli footprint. Do popularnych standardów należą między innymi RMR oraz Docter/Noblex.

Jeżeli kolimator ma być przykręcony bezpośrednio do adaptera, zgodność footprintu jest kluczowa. Jeżeli kolimator posiada własny uchwyt Picatinny, można zastosować odpowiednią szynę Picatinny lub adapter wyposażony w taką płytkę.

Montaż kolimatora Docter / Noblex na szynie wentylowanej

Kolimatory wykorzystujące footprint Docter/Noblex mogą być montowane na strzelbie za pomocą dedykowanej, niskoprofilowej podstawy.

Przykładem jest montaż kolimatora Docter, Noblex, Burris i Delta na szynę wentylowaną RIB.

Adapter przeznaczony jest do szyn wentylowanych o szerokości około 6–10 mm. Jest kompatybilny między innymi z kolimatorami Vortex Venom, Vortex Viper, Burris FastFire 2/3/4, Docter Sight, Noblex Sight czy Delta Optical MiniDot. Konstrukcja nie wymaga wiercenia ani trwałej modyfikacji broni.

Zaletą bezpośredniego montażu jest przede wszystkim niski profil. Pomiędzy kolimatorem a szyną RIB nie trzeba stosować dodatkowej bazy Picatinny, dzięki czemu cały zestaw pozostaje zwarty.

Takie rozwiązanie warto rozważyć przede wszystkim wtedy, gdy posiadamy już kolimator zgodny ze standardem Docter/Noblex.

Montaż RMR, SRO i Holosun do strzelby z szyną RIB

Drugim popularnym rozwiązaniem są adaptery przeznaczone pod footprint RMR.

Do tej grupy należy montaż RMR, SRO i Holosun 407C / 507C / 508T do bocka i strzelby z szyną RIB.

Adapter przeznaczony jest do większości kompatybilnych wentylowanych szyn o szerokości około 6–10 mm i współpracuje z kolimatorami wykorzystującymi standard RMR, w tym między innymi Trijicon RMR, Trijicon SRO oraz wybranymi modelami Holosun.

Kolimator mocowany jest bezpośrednio do adaptera, dlatego nie ma potrzeby stosowania dodatkowej szyny Picatinny.

To dobre rozwiązanie dla użytkowników, którzy mają już kolimator ze zgodnym footprintem RMR i zależy im na prostym, niskoprofilowym montażu.

Uniwersalny montaż RMR + Picatinny na szynę RIB 8–10 mm

Ciekawą alternatywą jest rozwiązanie łączące bezpośredni montaż RMR z możliwością zastosowania szyny Picatinny / RIS 20 mm.

Montaż kolimatora na szynę wentylowaną RIB 8–10 mm – RMR / Picatinny / Weaver przeznaczony jest do strzelb i bocków wyposażonych w wentylowaną szynę o szerokości około 8–10 mm.

Adapter pozwala zamontować bezpośrednio kompatybilny kolimator wykorzystujący standard RMR. Dotyczy to między innymi Trijicon RMR, SRO, RCR oraz wybranych modeli Holosun, takich jak 407C, 507C, 507Comp czy 508T.

Najważniejszą różnicą w stosunku do typowego adaptera RMR jest znajdująca się w zestawie dodatkowa płytka Picatinny / RIS 20 mm.

Po jej zamontowaniu adapter może służyć jako standardowa baza Picatinny dla kompatybilnych kolimatorów i celowników wyposażonych we własny montaż na szynę 20 mm.

Dzięki temu jeden montaż daje dwie możliwości:

• bezpośredni montaż kompatybilnego kolimatora RMR,
• montaż urządzenia wyposażonego w uchwyt Picatinny / RIS 20 mm.

Jest to szczególnie praktyczne rozwiązanie, jeżeli nie chcemy ograniczać strzelby wyłącznie do jednego systemu montażowego lub planujemy w przyszłości zmianę kolimatora.

Adapter wykonany jest metodą CNC z aluminium 6061 i posiada stalowe elementy konstrukcyjne. Montaż nie wymaga wiercenia ani trwałej ingerencji w broń.

→ Montaż RMR / Picatinny na szynę wentylowaną RIB 8–10 mm:

Kiedy warto wybrać szynę Picatinny?

Bezpośredni montaż pod konkretny footprint nie zawsze będzie odpowiednim rozwiązaniem.

Jeżeli kolimator posiada własny uchwyt Picatinny albo zależy nam na bardziej uniwersalnej bazie, można zastosować dodatkową szynę Picatinny mocowaną bezpośrednio do RIB.

Pozwala ona utworzyć standardową bazę montażową i korzystać z kompatybilnych urządzeń wyposażonych w uchwyt Picatinny / RIS.

Trzeba jednak pamiętać, że pomiędzy bronią a optyką pojawia się dodatkowy element. Kolimator może więc znajdować się nieco wyżej niż w przypadku niskiego montażu bezpośredniego.

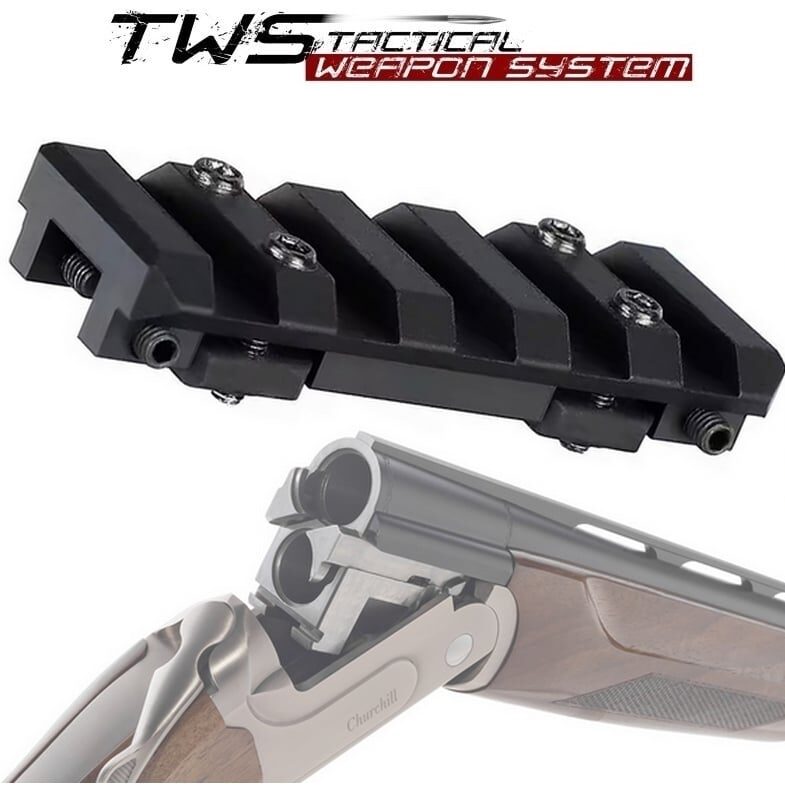

Szyna Picatinny do bocka i strzelby z RIB do 7,9 mm

Jednym z dostępnych rozwiązań jest szyna Picatinny do strzelby i bocka z szyną RIB.

Model przeznaczony jest do strzelb wyposażonych w wentylowaną szynę o szerokości maksymalnie 7,9 mm.

Takie rozwiązanie można rozważyć wtedy, gdy posiadany kolimator ma już własny montaż na Picatinny albo gdy zależy nam na uniwersalnej bazie montażowej.

Przed zakupem trzeba szczególnie dokładnie sprawdzić szerokość szyny wentylowanej. W przypadku tego modelu graniczna wartość wynosi 7,9 mm.

Dłuższa szyna Picatinny 85 mm – kiedy ma sens?

Alternatywą jest szyna RIB / Picatinny 85 mm do bocka, strzelby i dubeltówki.

Ma długość 85 mm i przeznaczona jest do strzelb śrutowych z wentylowaną szyną RIB o szerokości do 7,9 mm.

Większa powierzchnia montażowa może być przydatna, gdy potrzebujemy większej swobody w ustawieniu kompatybilnej optyki.

Nie oznacza to jednak, że dłuższa szyna zawsze będzie lepszym rozwiązaniem. Przy niewielkim kolimatorze warto kierować się przede wszystkim kompatybilnością, masą oraz wysokością całego zestawu.

Montaż bezpośredni, Picatinny czy RMR + Picatinny – co wybrać?

Montaż bezpośredni

Warto go rozważyć, gdy:

• znamy footprint kolimatora,
• zależy nam na niskim profilu,
• chcemy ograniczyć liczbę elementów pośrednich,
• nie planujemy częstej zmiany systemu optycznego.

Przykładem są dedykowane montaże pod standard RMR lub Docter/Noblex.

Szyna Picatinny

Sprawdzi się, gdy:

• kolimator ma już uchwyt Picatinny,
• chcemy stworzyć uniwersalną bazę 20 mm,
• planujemy korzystać z różnych kompatybilnych urządzeń,
• zależy nam na większej powierzchni montażowej.

Adapter RMR + Picatinny

Warto go rozważyć, gdy:

• posiadamy kolimator RMR, ale chcemy zachować możliwość korzystania z Picatinny,
• szyna RIB ma odpowiednią szerokość 8–10 mm,
• planujemy w przyszłości zmianę optyki,
• zależy nam na możliwości wyboru pomiędzy bezpośrednim RMR a Picatinny/RIS 20 mm.

To rozwiązanie łączy zalety dwóch systemów w jednym adapterze.

Jak sprawdzić, czy montaż będzie pasował?

Przed zakupem warto sprawdzić trzy podstawowe informacje:

1. rodzaj szyny w strzelbie,
2. szerokość szyny RIB,
3. standard mocowania kolimatora.

Jeżeli strzelba posiada szynę wentylowaną RIB, należy zmierzyć jej szerokość i porównać ją ze specyfikacją wybranego montażu.

Następnie trzeba sprawdzić footprint kolimatora. Sam fakt, że dwa kolimatory mają podobne wymiary, nie oznacza, że wykorzystują identyczny standard mocowania.

W przypadku wątpliwości warto sprawdzić specyfikację konkretnego modelu kolimatora przed zakupem adaptera.

Czy montaż kolimatora wymaga wiercenia w strzelbie?

W przypadku opisanych tutaj adapterów montowanych do szyny wentylowanej RIB wiercenie nie jest wymagane.

Montaż wykorzystuje istniejącą szynę wentylowaną jako punkt mocowania. Pozwala to zamontować odpowiednio dobrany kolimator bez wykonywania trwałych otworów w broni.

Zawsze należy jednak upewnić się, że konkretny adapter jest zgodny z wymiarami i geometrią szyny danego modelu strzelby.

Jaki montaż kolimatora do bocka wybrać?

Wybór zależy przede wszystkim od posiadanego kolimatora oraz szerokości szyny wentylowanej.

Dla kolimatorów Docter/Noblex można zastosować dedykowany niski adapter. W przypadku kompatybilnych kolimatorów RMR, SRO czy Holosun dostępny jest bezpośredni montaż RMR.

Jeżeli kolimator posiada własny uchwyt Picatinny, rozwiązaniem może być szyna Picatinny montowana na RIB.

Natomiast przy szynie wentylowanej o szerokości około 8–10 mm można również zastosować uniwersalny adapter RMR + Picatinny, który pozwala korzystać zarówno z kompatybilnych kolimatorów RMR, jak i optyki z mocowaniem Picatinny / RIS 20 mm.

Więcej kompatybilnych rozwiązań można znaleźć w kategorii Akcesoria do strzelby i bocka – montaże, szyny i akcesoria 12GA.

FAQ – kolimator na strzelbie z szyną wentylowaną

Czy można zamontować kolimator na bocku bez wiercenia?

Tak, jeżeli bock posiada kompatybilną szynę wentylowaną RIB, można zastosować adapter mocowany bezpośrednio do niej bez wiercenia w broni.

Czy Holosun 507C można zamontować na szynie wentylowanej?

Holosun 507C wykorzystuje kompatybilny standard RMR i może współpracować z odpowiednim adapterem RMR przeznaczonym do szyny wentylowanej. Przed zakupem należy sprawdzić zarówno footprint konkretnego modelu, jak i szerokość RIB.

Czy na jednym montażu można używać RMR i Picatinny?

Tak. Adapter RIB 8–10 mm RMR / Picatinny posiada bezpośrednią bazę dla kompatybilnych kolimatorów RMR oraz dodatkową płytkę Picatinny / RIS 20 mm.

Czy każda szyna wentylowana ma taką samą szerokość?

Nie. W zależności od producenta i modelu strzelby szerokość oraz geometria RIB mogą się różnić. Dlatego szynę należy zmierzyć przed zakupem adaptera.

Czy Picatinny i RMR to to samo?

Nie. RMR jest standardem mocowania kolimatora do odpowiedniej podstawy, natomiast Picatinny jest standardem szyny montażowej. Kolimator RMR może być zamontowany bezpośrednio do kompatybilnego adaptera RMR albo za pośrednictwem odpowiedniej podstawy na szynie Picatinny.
